仪器简介

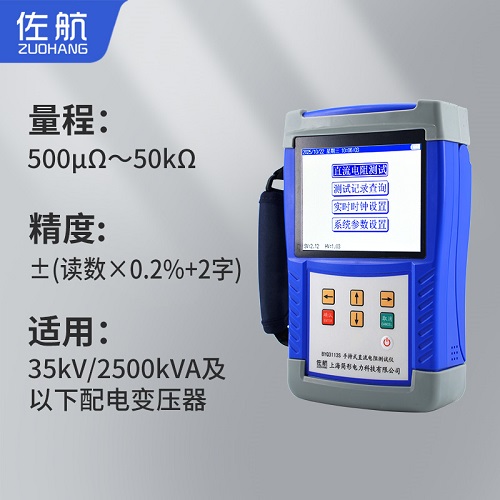

变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门预防性试验的必测项目。可以检查绕组接头的焊接质量和绕组有无匝间短路，可以检测电压分接开关的各个位置接触是否良好以及分接开关实际位置与指示位置是否相符，引出线是否有断裂，多股导线并绕是否有断股等情况。为了满足变压器直流电阻快速测量的需要，我公司研制了佐航BYQ3113S手持式直阻测试仪。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。整机由高速单片机控制，自动化程度高，具有自动放电和放电报警功能。仪器测试精度高，操作简便，可实现变压器直阻的快速测量。
功能特点

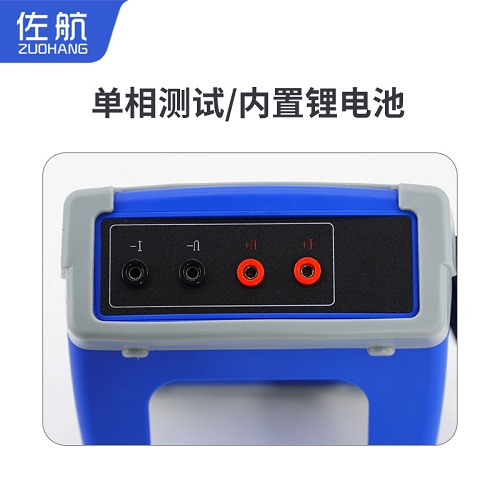

1. 锂电池供电或者220V交流供电自适应，一次充电，可连续进行上百台变压器直流电阻测试，测试过程简单、方便。
2. 输出六档电流，可输出10A电流，可输出25V电压，并且可自动选择电流，方便快捷。
3. 量程宽、精度高，500uΩ～50kΩ。
4. 具有电阻温度换算功能。
5. 具有反电动势保护、断线保护、断电保护、过热报警等多种保护功能。
6. 5.6寸超大工业级高亮度彩色液晶屏，在强阳光下显示依然清晰可见。
7. 可选配外置式打印机，便于数据打印。
具有本机存储和优盘存储。
技术参数
| 直阻测试0.5mΩ~50KΩ | |||
| 电流档位 | 测量范围 | 电流档位 | 测量范围 |
| 10A | 500μΩ-200mΩ | 100mA | 10Ω-200Ω |
| 5A | 10mΩ-1Ω | 10mA | 50Ω-2kΩ |
| 1A | 100mΩ-20Ω | 1mA | 500Ω～50kΩ |
| 技术指标 | |||
| 准确度 | ±(读数*0.2%+2字) | 分辨率 | 0.1uΩ |
| 使用条件及外形 | |||
| 工作电源 | 内置锂电池或外置充电器，充电器输入100~240VAC，50Hz/60Hz | ||
| 充电电压 | 16.8V | 充电电流 | ≤3A |
| 充电时间 | 约4小时 | 使用时间 | 大于8小时 |
| 主机重量 | 1.6kg（不含测试线） | 主机尺寸 | 246mm（长）*156mm（宽）*62mm（高） |
| 使用温度 | -10℃~50℃ | 相对湿度 | ≤90%，不结露 |
